汽輪機凝汽器膠球清洗裝置收球率低的原因與解決方法
汽輪機凝汽器是火力發電廠重要的設備,保持凝汽器管束的清潔度,對提高機組經濟性能起到非常重要的作用。針對華電
熱電有限公司凝汽器膠球清洗裝置系統在運行中收球率低的問題進行了全面的分析并提出解決辦法。
對凝汽器膠球清洗裝置的.
組成及原理進行了簡要介紹,并對其收球率低的影響因素作出了分析,并提出了相關改進措施。
1、概述
江蘇熱電有限公司的1/2號機組、3/4號機
組為燃?xì)?蒸汽聯合循環機組,型式是單殼體，對分雙流程表
面式凝汽器冷卻介質為新江海河水。公司機組自投產以
來查詢了凝汽器膠球清洗裝置收球率的運行記錄，凝汽
器膠球清洗記錄。發現收球率遠遠達不到95%,目前大概
就80%左右,甚至有時只能收到很少
的球。凝汽器膠球清洗裝置收球率低，
造成機組真空不好,影響了機組熱效
率。提高凝汽器膠球清洗裝置收球率
在95%以上,保持凝汽器較高的真空
和較小的端差,是提高機組循環熱效
率的主要方法之一。
2、凝汽器膠球清洗裝置的原理及主要
組成
凝汽器膠球清洗裝置主要由膠球泵、裝球室、收球網、分配室等組成。膠
球清洗裝置是汽輪機組在運行過程
中將一定數量的海綿膠球通過膠球泵送至凝汽器冷水進
水管通過水流作用將膠球擠進凝汽器不銹鋼管內，不斷
循環達到清洗不銹鋼管垢物的目的,從而提高凝汽器熱
交換效率保證機組正常穩定安全地運行。

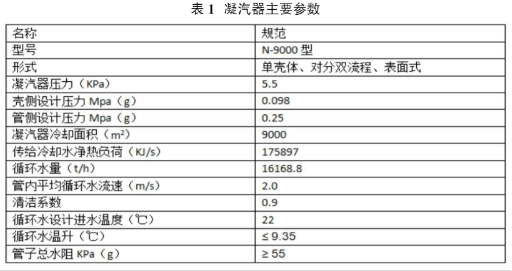

聯合循環雙壓單抽汽凝汽式汽輪機，配置N-9000凝汽

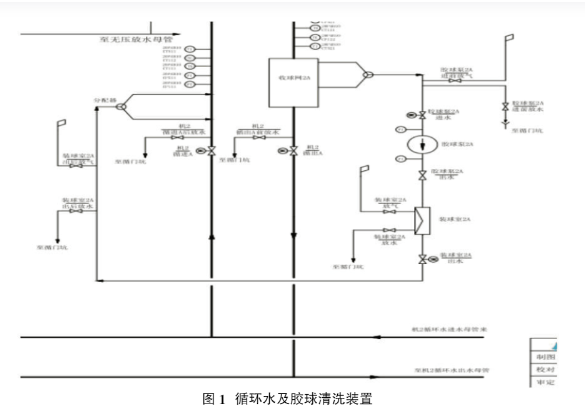

器(表1)。凝汽器循環水經循環水泵進口濾網,由循環水
泵送至凝汽器內(圖1)。
3、凝汽器膠球清洗原因分析及改進措施
針對我公司凝汽器膠球清洗系統收球率低可能存在的原因進行
分析并提出以下改進措施:
①收球網不嚴破損或被異物卡澀等。膠球清洗裝置
收球網為倒V型結構收球網的開啟和關閉為電動操作。
如果收球網關閉不嚴,兩邊格柵閉合處過大,或者循環水
的水流作用造成網片變形,就會造成膠球從收球網中漏
出。通過打開收球網旁邊的人孔門，檢查收球網的嚴密性,
發現收球網網片的間隙大概在10mm兩邊格柵閉合處大
概在5mm,而膠球是25mm所以從靜態檢查情況下,膠球
不會從收球網中漏出(圖2)。
②凝汽器進、出水室管板側被雜物堵塞，膠球無法
進入凝汽器管道進行循環。利用公司機組檢修的機會，
打開循環水水側人孔門檢查,未發現有雜物堵塞進、出
水室管板。
③循環水壓力低,流速低造成有些膠球浮在水面,或
可能卡澀在管子頭部未能進入凝汽器內。所以在投入使
用膠球清洗裝置前,增開一臺循環水泵從而防止清洗過程
中由于循環水壓力不足導致膠球停留在凝汽器管束以外。
④凝汽器不銹鋼管道結垢,從而引起膠球的堵塞。通
過大小修打開凝汽器水側人孔門,發現凝汽器不銹鋼管
結垢嚴重管道內有較多膠球卡澀在里面。清洗用噴頭為直噴、前沖
式、三維旋轉式壓力0-2800公斤/平方厘米(根據垢軟硬.
程度可任意調節)原理是利用水壓力把垢清洗掉,通過水
流作用將垢物沖洗下來(圖3、圖4)。
⑤正確選擇和使用膠球。根據廠家的建議,將原來直
徑25mm的海綿膠球換成24.5mm的規格。而且膠球在使
用前應該浸泡3天以上浸泡后膠球的比重要接近循環
水的比重，只有這樣膠球才能和水的主流-樣流動,否則
就會出現偏流現象導致膠球積聚在死角。
4、凝汽器膠球清洗改進后的效果
凝汽器膠球清洗系統是對汽輪機機組經濟性非常重
要的輔助設備。通過以上改進措施,如今膠球收球率基本
