電動濾水器【開式電動濾水器】使用技術方案效果說明。開式水電動濾水器,包括濾水箱,濾水箱內壁上嵌設有環形過濾網，濾水箱內滑動連接有環形刮板,濾水箱的側壁下端開設有機構槽,機構槽內安裝有驅動環形刮板上下移動的驅動裝置,濾水箱的內底部轉動連接有轉軸,轉軸上安裝有網芯,濾水箱的上端固定連接有驅動電機,所述驅動電機的輸出軸貫穿濾水箱的側壁并與轉軸同軸固定連接。
通過電動濾水器【開式電動濾水器】工作時驅動電機的轉動使得往復絲杠發生轉動,進而使得環形刮板在濾水箱內上下移動,環形刮板.上的刷毛可對環形過濾網的表面來回進行清理，可清楚環形過濾網表面的污物,從而避免環形過濾網的網孔被堵住,防止電動濾水器的效率降低。
電動濾水器【開式電動濾水器】是針對DN500mm以下的管道內,水質含有較小雜質。而生產的一套二次過濾的自動設備。
現有的電動濾水器【開式電動濾水器】會在濾水箱的內壁上嵌設一圈環形過濾網以對水體初步凈化，在長年累月的使用過程,過濾網上難免會累積污物,這些污物將過濾網的網孔堵住,會降低電動濾水器的進、出水速度,從而降低電動濾水器的工作效率。
新型的目的是為了解決現有技術中存在的缺點,而提出的開式水電動濾水器。
1、為了實現上述目的,本實用新型采用了如下技術方案:

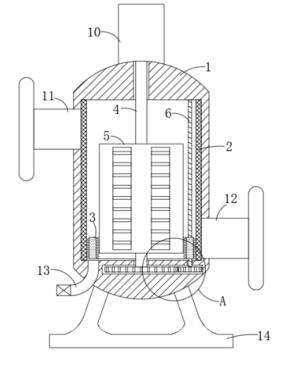

2、開式水電動濾水器,包括濾水箱,濾水箱內壁上嵌設有環形過濾網,濾水箱內滑動連接有環形刮板,濾水箱的側壁下端開設有機構槽,機構槽內安裝有驅動環形刮板.上下移動的驅動裝置,濾水箱的內底部轉動連接有轉軸,轉軸上安裝有網芯,濾水箱的上端固定連接有驅動電機,驅動電機的輸出軸貫穿濾水箱的側壁并與轉軸同軸固定連接。
3、驅動裝置包括轉動連接在機構槽內的D一齒輪,轉軸延伸至機.構槽內并與D一齒輪同軸固定連接,機構槽的內壁上轉動連接有與D-齒輪嚙合的D二齒輪,D二齒輪的側壁同軸固定連接有往復絲杠,往復絲杠延伸至濾水箱內并與環形刮板螺紋連接。
4、環形刮板的內壁和外壁均固定連接有刷毛，且環形刮板內壁與外壁上的刷毛分別與環形過濾網、網芯接觸。
5、電動濾水器【開式電動濾水器】濾水箱的側壁上端固定連接有與濾水箱內部連通的進水管,濾水箱的側壁^下端固定連接有與濾水箱內部連通的出水管。
6、電動濾水器濾水箱的下端固定連接有與濾水箱內部連通的排污管,排污管內安裝有控制閥門。
7、電動濾水器濾水箱的下端固定連接有兩個支撐腿,兩個支撐腿的下端共同固定連接有基座。
本實用新型具有以下有益效果:
1、通過電動濾水器【開式電動濾水器】工作時驅動電機的轉動使得往復絲杠發生轉動,進而使得環形.刮板在濾水箱內上下移動,環形刮板上的刷毛可對環形過濾網的表面來回進行清理,可清楚環形過濾網表面的污物,從而避免環形過濾網的網孔被堵住,防止電動濾水器的效率降低；
2、通過在環形刮板的內外壁均設置有刷毛,在對環形過濾網進行清潔的同時也會對網芯進行清潔,從而使得網芯始終處于比較干凈的狀態。
